Draagbare gecomprimeerde luchtzuiverheidsanalysator

De S600 Portable Compressed Air Purity Analyzer biedt een uitgebreide oplossing voor het meten van dauwpunt-, deeltjes- en oliedampniveaus, in overeenstemming met de ISO 8573-1-normen. Dit apparaat benutten de nieuwste sensortechnologie en softwaregeleide metingen en stroomlijnt het meetproces in een draagbaar, touchscreen-gecontroleerd multi-tool. Met de S600 wordt het uitvoeren van gecomprimeerde luchtkwaliteitsmeting audits aanzienlijk versneld in vergelijking met traditionele methoden, dankzij de efficiënte opstelling en intuïtieve werking. Zeg afscheid van tijdrovende procedures en hallo tegen snelle en nauwkeurige beoordelingen met de S600.

Model:S600

Stuur onderzoek

Gecomprimeerde luchtkwaliteitsmetingen volgens ISO 8573-1

Industrieën zoals farmaceutische producten en voedselproductie vraagt naar bovenste onderdrukte luchtkwaliteit om het proces en productintegriteit te handhaven. Regelmatige monitoring van gecomprimeerde luchtkwaliteit, in overeenstemming met normen zoals ISO 8573-1, is essentieel voor het waarborgen van de veiligheid en het voldoen aan de stringente industriële vereisten. Door de luchtkwaliteit ijverig te bewaken, kan de potentiële productiedowntime worden beperkt en kan de systeembetrouwbaarheid worden verbeterd, waardoor bijdraagt aan ononderbroken activiteiten en geoptimaliseerde productiviteit.

On-site metingen voor grote flexibiliteit

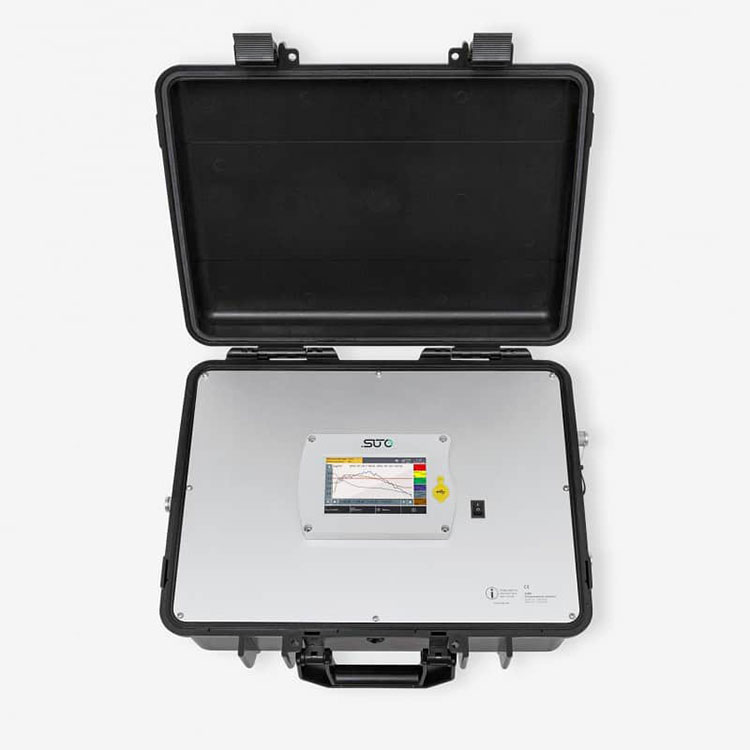

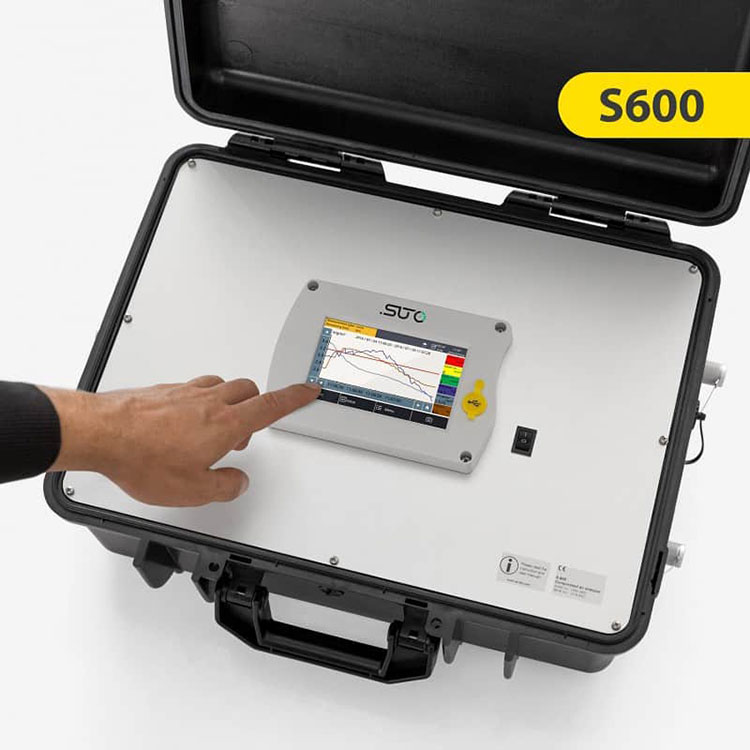

Ervaar een revolutie in gecomprimeerde luchtkwaliteitsbewaking met de S600-monitoringoplossing, waarbij verouderde methoden worden weggegooid ten gunste van softwaregedreven metingen voor ongeëvenaarde flexibiliteit en precisie. Uitgerust met een levendig 5-inch touchscreen, kunt u alle gegevens moeiteloos regelen en controleren op de meetlocatie. Het gehele pakket is handig gehuisvest in één draagbare behuizing, met een gemeten 45 x 38,1 x 19,05 cm, waardoor het vervoersgemak naar elke locatie wordt gewaarborgd. Zeg vaarwel tegen omslachtige opstellingen en omarm het gemak en de efficiëntie van de S600 voor al uw persluchtbewakingsbehoeften.

5 in 1 meetapparaat

De S600 Portable Compressed Air Purity Analyzer meet dauwpunt/vochtigheid, deeltjestellingen, temperatuur, druk en oliedamp met hoge nauwkeurigheid in één apparaat. Met een geïntegreerde gegevenslogger is de gegevensopname van deze parameters voor verdere gegevensanalyse nog nooit zo eenvoudig geweest.

Deeltjesmeting van 0,1 0,1 µm, 90 ... 110% OD D> = 0,3 µm.
Oliedampmeting van 0.001 bis 5.000 mg/m³ wordt geleverd door state-of-the-art fotoionisatiedetector (PID) met zelfkalibratie. Het meetbereik wordt gemeten volgens ISO 8573-1 Klasse 1 tot klasse 5, met hoge precisie (5 % van de lezing ± 0,003 mg/m3 nauwkeurigheid).
Drukmeting met de nieuwste sensortechnologie, die belangrijke aanvullende kwaliteitsgegevens over het gecomprimeerde luchtsysteem biedt.
De geïntegreerde gegevenslogger registreert alle kanalen parallel voor latere analyse. Met het touchscreen van 5 ’kunt u op locatie communiceren met het apparaat. Er is geen pc nodig om het apparaat te beheren.

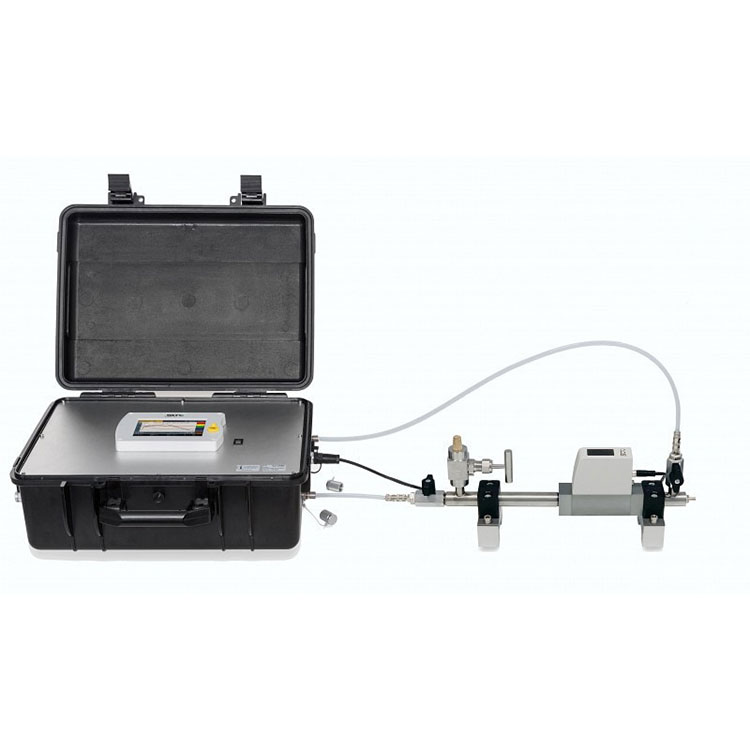

ISO 8573-4 isokinetische bemonsteringsapparaat

Voor deeltjesmetingen volgens ISO 8573 is een isokinetische bemonsteringsbuis ontworpen. Met deze optionele apparatuur kunt u de luchtstroom van de deeltjesmeting controleren en aanpassen om de juiste isokinetische bemonstering te garanderen.

Maak krachtige rapporten voor gecomprimeerde luchtaudits

De S600 Portable Compressed Air Purity Analyzer stelt gebruikers in staat om krachtige PDF -rapporten rechtstreeks op de site te maken. De rapporten volgen de aanbevelingen in de ISO 8573. Klantgerelateerde gegevens en details van serviceproviders kunnen op het scherm worden ingevoerd, waardoor het nog eenvoudiger wordt om audits uit te voeren en zinvolle rapporten te maken. PDF-rapporten kunnen worden gemaakt vanuit alle opnames op het apparaat en worden meteen gekopieerd naar een verbonden USB-station voor directe afdrukken.

Optionele 4G/LTE Remote -verbinding

Met de integratie van een USB -poort voor 4G Dongle -verbinding buiten de S600 -behuizing, kunnen draagbare apparaten naadloos verbinding maken met de S4A -software en op afstand worden gecontroleerd, waardoor de noodzaak voor een WiFi -verbinding wordt geëlimineerd. De USB 4G Dongle dient als een optionele functie die kan worden besteld samen met de S600 of later kunnen worden opgewaardeerd. Om deze innovatieve functie te gebruiken, is een SIM -kaart vereist, waardoor moeiteloze toegang tot monitoringmogelijkheden op afstand wordt gezorgd zonder de beperkingen van traditionele connectiviteitsmethoden.

Meting
Deeltjesconcentratie
Nauwkeurigheid	Efficiëntie tellen volgens ISO 21501-4 30 ... 70 % van D> 0,1 μm 90 ... 110 % van D ≥ 0,3 μm
Selecteerbare eenheden	Cn / m³, cn / ft³
Meetbereik	0,1 0,5 1,0 5,0 μm
Sensor	Laser optische deeltjescounter
Bemonsteringssnelheid	1 min.
Stroomsnelheid	2.83 L/min
Druk dauwpunt
Nauwkeurigheid	± 1 ° C TD (0 ... 20 ° C TD) ± 2 ° C TD (-70 ... 0 ° C TD) ± 3 ° C TD (-100 ... -70 ° C TD)
Selecteerbare eenheden	° C, ° F
Meetbereik	-100 ... +20 ° C TD
Sensor	QCM + polymeer
Reactietijd (T90)	-20 ° C TD -> -60 ° C TD = <240 sec -60 ° C TD -> -20 ° C TD = <30 sec @ 4 l/min
Oliedamp
Nauwkeurigheid	5 % waarde +/- 0,003 mg/m³
Detectielimiet	0,003 mg/m³
Oplossing	0,001 mg/m³
Selecteerbare eenheden	mg/m³
Meetbereik	0.001 ... 5.000 mg/m³
Sensor	PID (fotoionisatiedetector)
UV Lamp Lifetime	1 jaar of 6000 werkuren, afhankelijk
Bemonsteringssnelheid	1 sec.
Druk
Nauwkeurigheid	0,5 % FS
Meetbereik	0.1 ... 1,6 MPa (g)
Sensor	Piëzo -resistieve sensor
Temperatuur
Nauwkeurigheid	± 0,3 ° C
Meetbereik	-30 ... +70 ° C
Sensor	PT100
Referentievoorwaarden
Wählbare Bedingungen	ISO1217 20 ° C 1000 mbar

Signaalinterface & Supply
Veldbus
Protocol	Modbus/TCP
Update -snelheid	1 / sec.
Stroomvoorziening
Spanningstoevoer	Mains Supply Adapter (AC/DC) Input: 100 ... 240 VAC, 50/60 Hz, 1.4 A Uitgang: 24 VDC, 2.5 A, 60 W Max.
Huidige consumptie	1.4 A
Interface
USB	USB Micro met OTG -ondersteuning
LTE/4G USB	USB -poort voor 4G/LTE -modem

Algemene gegevens
Configuratie
Anderen	Apparaat wordt vooraf geconfigureerd Configuratie kan worden gedaan via touch op het scherm
Weergave
Geïntegreerd	Touchscreen, maat: 5 ", resolutie: 800 x 480 px
Gegevenslogger
Opslag	Maximaal 3 miljoen opgenomen gegevenssets (Elk 10 kanalen)
Rapport	Geïntegreerde rapportgenerator voor PDF exporteren
Materiaal
Procesverbinding	Messing nikkel, FKM
Huisvesting	PC + ABS, AL Allegering
Gemengd
Elektrische verbinding	2-pins, push-pull socket
Beschermingsklasse	IP54 (deksellid gesloten)
Goedkeuring	IEC 61326-1
Procesverbinding	Micro Quick Connector, vol doorgang, man (1,5 m slang met Koppeling inbegrepen)
Gewicht	9,8 kg
Bedrijfsomstandigheden
Medium	Compressed lucht, stikstof N2, koolstofdioxide Co₂ (software -instelling)
Gemiddelde kwaliteit	ISO 8573-1: 4.4.4 of beter
Gemiddelde temperatuur	0 ... + 40 ° C
Gemiddelde luchtvochtigheid	Gemiddelde luchtvochtigheid <40 % RH,
Geen condensatie	-30 ... 70 ° C
Werkdruk	0.3 ... 1,5 MPa (G)
Omgevingstemperatuur	0 ... +50 ° C
Omgevingsvochtigheid	0 ... 90 % RH
Opslagtemperatuur	-10 ... + 70 ° C
Transporttemperatuur	-10 ... + 70 ° C

Meting
Meeteenheid	Bemonsteringspijp meten met een eenheid met geïntegreerde isokinetische bemonsteringsbuis, stroomregeling en controle door geïntegreerde stroomsensor, te gebruiken voor deeltjesmetingen volgens ISO 8573-4
Stroommeter -eenheid	Thermische massastroommeter (alleen voor isokinetische stroomopstelling, geen systeemstroommeting)
Sensor	Thermische massastroomsensor
Nauwkeurigheid	3 % o. RDG

Signaalinterface & Supply
Verbinding	Communicatie naar S600 (opgenomen kabel)
Update -snelheid	1 / sec.
