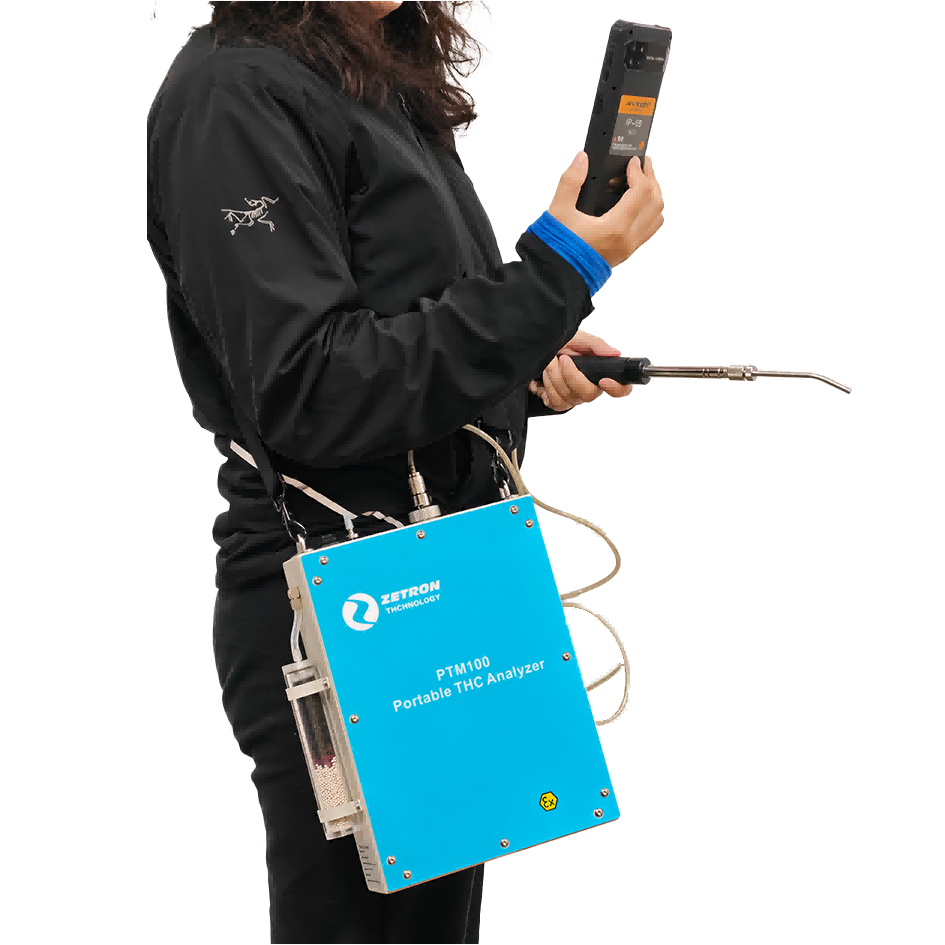

PTM100 Analyser voor vluchtige organische gassen

De PTM100-analysator voor vluchtige organische gassen is uitgerust met vlamionisatie (FID) en foto-ionisatie (PID) detectoren die gelijktijdig kunnen werken en een explosiebestendig ontwerp hebben. Het wordt gebruikt voor LDAR-detectie, lekdetectie van gesloten punten in olie- en gasopvang- en terugwinningssystemen, detectie van VOS op lekkende en open vloeistofoppervlakken, snelle screening van bodemverontreinigende stoffen en uitgebreide regionale onderzoeken.

Stuur onderzoek

Toepasselijke normen:

GB 37822-2019 "Controlenorm voor vluchtige emissies van vluchtige organische stoffen";

HJ 733-2014 Technische richtlijnen voor de detectie van vluchtige organische stoffen door lekken en emissies op open oppervlakken;

HJ 1019-2019 Technische richtlijnen voor het bemonsteren van vluchtige organische stoffen in bodem en grondwater;

EPA-methode 21 "Bepaling van vluchtige organische stoffen";

Detectie van lekconcentraties op gesloten punten van olie- en gasopvangsystemen in GB 20950-2020 "Emissienormen voor luchtverontreinigende stoffen uit olieopslagdepots";

GB 20951-2020 "Emissienormen voor luchtverontreinigende stoffen voor olietransport" voor detectie van olie- en gasafdichtingspunten van transportvoertuigen;

Lekkagedetectie van olie- en gasafdichtingspunten van transportvoertuigen in GB20952-2020 "Emissienormen voor luchtverontreinigende stoffen door benzinestations".

Belangrijkste kenmerken:

1. Ondersteuning van waterstofvlamionisatie (standaardconfiguratie) en dubbele foto-ionisatiedetectoren;

2. Digitale weergave van de waterstofdruk en intelligente herinnering aan de resterende werktijd;

3. Intelligente herinnering aan batterijvermogen en resterende tijd;

4. Automatische FID-ontsteking, realtime monitoring van de vlamtemperatuur;

5. Ingebouwde database met meer dan 200 vluchtige organische gassen;

6. Explosieveilige markering host: Ex db ia IIC T4 Gb;

7. De explosieveilige handbediening maakt gebruik van een 6,5-inch touchscreen en ondersteunt Bluetooth en WIFI;

8. Explosiebestendig merkteken van handbediende operator: Ex ib IIC T4 Gb/Ex ibD 21 T130℃.

Technische parameters:

Belangrijkste parameters	Parameterbereik
Meetbereik	FID: 0~100.000ppm
Meetbereik	PID: 0~2.000 ppm, meerdere bereiken beschikbaar; [Optionele configuratie]
Methode detectielimiet	FID: 0,5 ppm methaan
Methode detectielimiet	PID: 0,5 ppm isobuteen
Nauwkeurigheid	±5% van meetwaarde of ±1 ppm, afhankelijk van welke waarde het grootst is
Nauwkeurigheid	±5% van meetwaarde of ±1 ppm, afhankelijk van welke waarde het grootst is
Herhaalbaarheid	FID: 2% bij 500 ppm methaan
Herhaalbaarheid	PID: 1% bij 100 ppm isobuteen
Reageren op een gebeurtenis (T90)	FID:≤3,5 s (10.000 ppm methaan)
Reageren op een gebeurtenis (T90)	PID: ≤3,5 s (500 ppm isobuteen)
Bemonsteringsstroom	800 ml/min (instelbaar)
Levensduur van de batterij	≥10 uur (0℃)
Uithoudingsvermogen van waterstof	≥15 uur
Voedingsadapter	DC8,4 V 1A
Werkomgeving	-30~45°C, 10%~95% relatieve luchtvochtigheid
Gas-interface	1/4 inch
Gewicht van de gastheer	3,5 kg

Paklijst

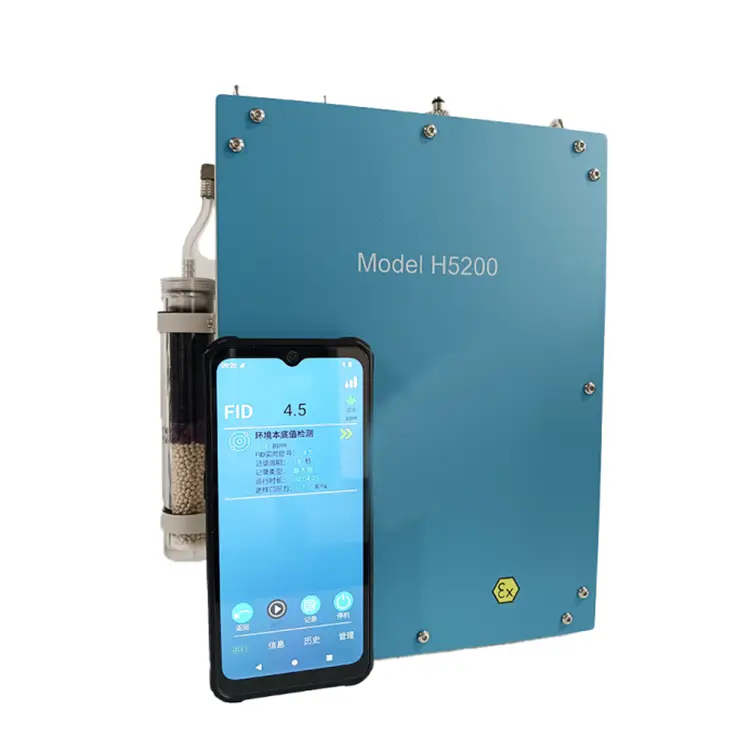

Huayi H5200 Analysator voor vluchtige organische gassen Instrumentnr.:

Serienummer	naam	Specificatie	eenheid	hoeveelheid	Fabrieksinspectie	Opmerkingen
1	H5200-host	Standaardconfiguratie	toren	1	〇
2	Schouderbanden	/	individueel	1	〇
3	Explosieveilige handbediende operator	/	toren	1	〇
4	Beschermende doos		individueel	1	〇
5	Voedingsadapter	AC8,4V, 1,2A	individueel	1	〇
6	Inlaatfilter	Φ25 mm, 1 μm	individueel	20	〇
7	Inlaatfilter	Φ17*2, 50um	individueel	2	〇
8	Bemonsteringssondeconstructie	/	set	1	〇
9	Zeskantige sleutel	2 mm	individueel	1	〇	Demontage en montage van het afvoerdeksel
10	5200 gereedschap	/	individueel	1	〇
11	Afvoerpoortafdichting	Φ18,5 *1,8	individueel	2	〇
12	Inlaatafdichting	Φ22*2,5	individueel	2	〇
13	Filterval	/	individueel	1	〇
14	Kalibratiecomponenten	/	set	1	〇
15	Componenten voor het vullen van waterstof	/	set	1	〇
16	Gebruikershandleiding	Elektronische versie	deel	1	〇
17	Productcertificaat	/	deel	1	〇
