Eenvoudig gasdetectiesysteem

TH-1000B eenvoudig gasdetectiesysteem wordt voornamelijk gebruikt in de industrie van de gasanalyse. Het belangrijkste principe is het bemonsteren van het gemeten gas ter plaatse voor ontvochtiging en stoffiltratie, en de temperatuur en vochtigheid van de gemeten gasconstante binnen een bepaald bereik te houden, zodat de gasanalysator de concentratie normaal kan detecteren. Het hele proces is geautomatiseerd en vereist geen menselijke tussenkomst. Th1000 Gasvoorbehandelingssysteem wordt in gelegenheden gebruikt waar het gemeten gas weinig stof, kleine waterdamp en normale temperatuur heeft.

Model: TH-1000B

Stuur onderzoek

TH-1000B Eenvoudig gasdetectiesysteem

Waterdicht ontwerp, snelle en stabiele detectie.

Het eenvoudige gasdetectiesysteem kan in het chassis of extern worden ingebouwd.

De standaard bemonsteringsafstand is 10 meter en de maximale bemonsteringsafstand met de optionele vacuümpomp is meer dan 70 meter.

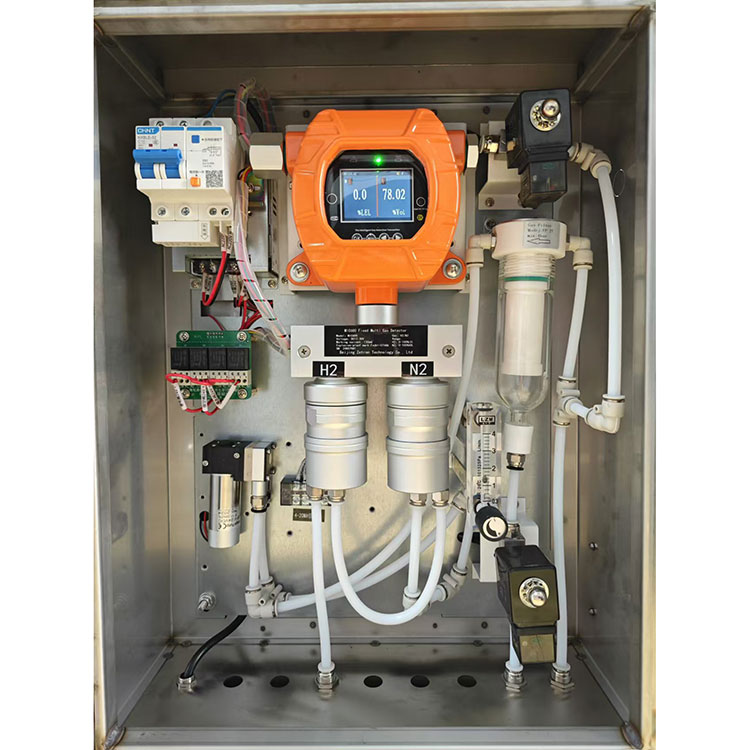

Productconfiguratie

TH-1000B	Voorbewerking configuratie

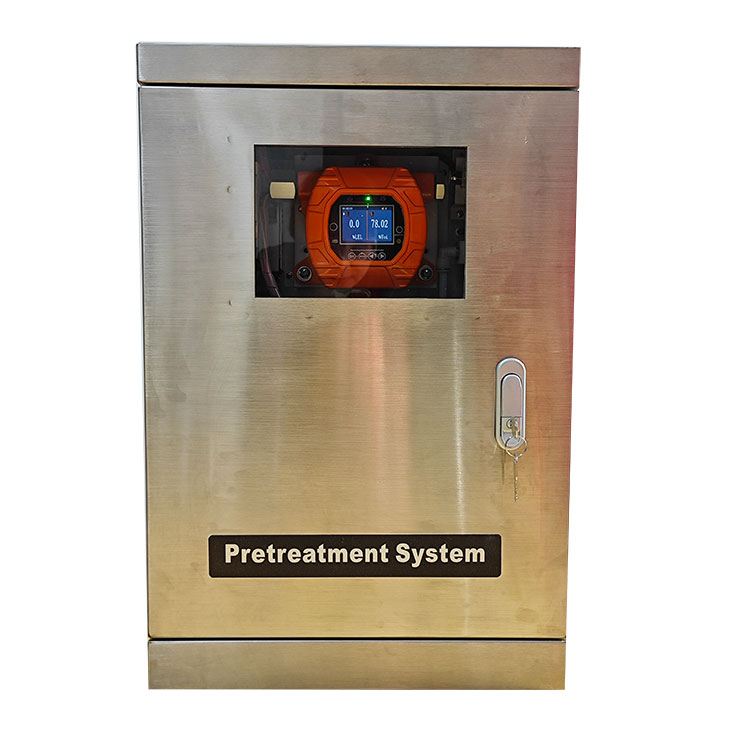

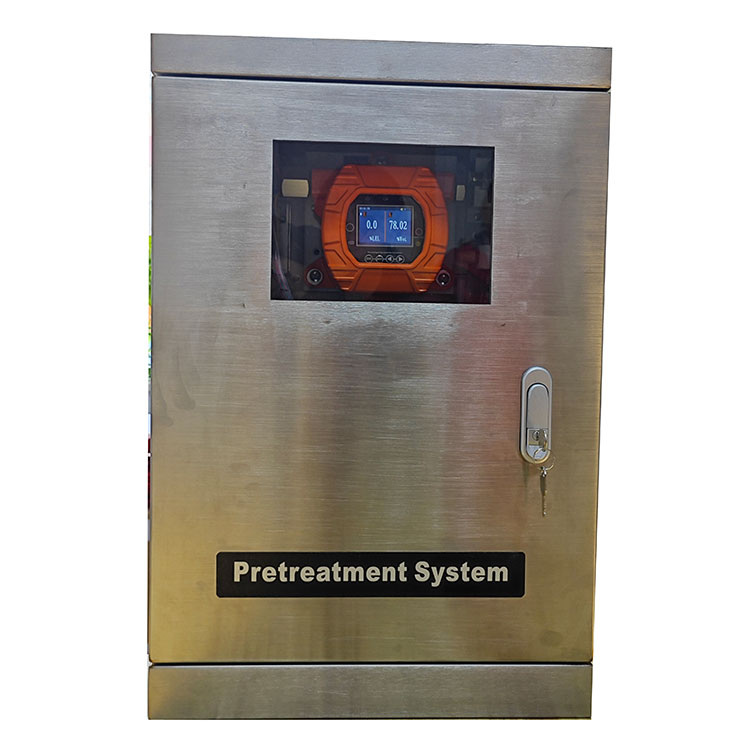

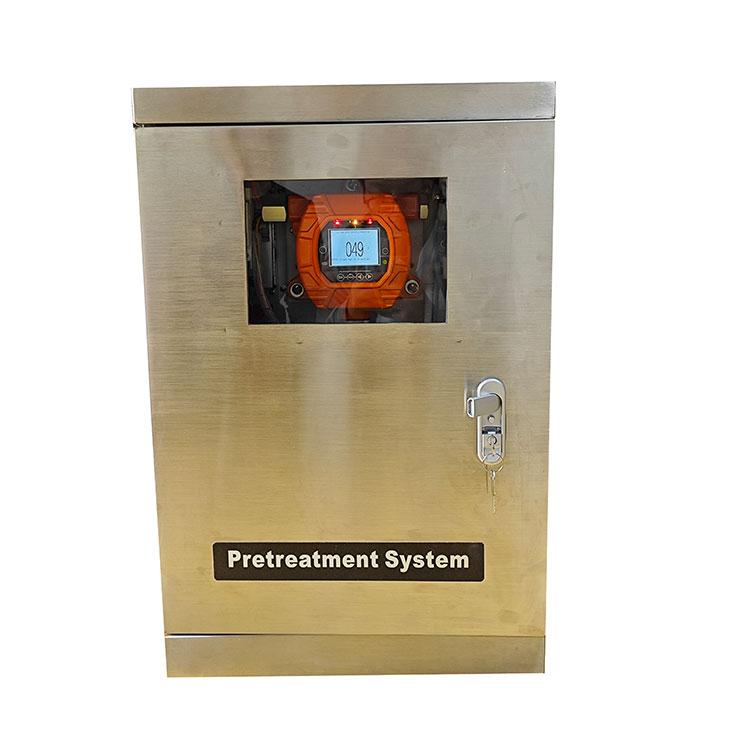

Kenmerken: met venster Toepasselijke gelegenheden: Normale temperatuur Een kleine hoeveelheid waterdamp Een kleine hoeveelheid stof	201 roestvrijstalen chassis (met raam) Niet-explosiebestendig chassis, aanpasbaar explosiebestendig chassis
	MIC-500S gasdetector
	Glazen condensaatfilter
	Elektromagnetische afvoerklep
	Borstelloze DC -pomp
	Estafettebord
	Power Management System
	Doorstroomconnector
	Aansluitende slang
	Afmetingen (600400170 mm)

Detectiegas	Giftige gassen, zuurstof, koolstofdioxide, ontvlambare en explosieve gassen, TVOC, enz.
Detectiebereik	0 ~ 1, 10, 100, 1000, 5000, 50000ppm (mg/m3); 0 ~ 100%lel; 0 ~ 200 mg/l; 0 ~ 20%, 50%, 100%vol; Andere bereiken zijn optioneel,
Oplossing	0,001ppm, 0,01ppm, 0,1ppm, 1 ppm; 0,1%Lel; 0,1 mg/l; 0,01%Vol, 0,001%Vol; Andere resoluties kunnen worden aangepast,
Detectieprincipe	Elektrochemie, katalytische verbranding, infrarood, thermische geleidbaarheid, PID -fotoion, UV -absorptie, laser TDLA's, enz., Afhankelijk van het gastype, bereik, site -omgeving en gebruikersbehoeften.
Typische nauwkeurigheid	≤ ± 3%F.S (hogere nauwkeurigheid kan worden aangepast volgens de sensorprestaties)
Lineariteit	Plus of min 2% of minder
Reactietijd	T90≤30 seconden
Bewerkt monstergas	De temperatuur is niet hoog, de waterdamp is niet groot en het stof is niet veel
Bewerkt monstergas	(Wanneer de vochtigheid te hoog is en het stof groot is, is andere voorbehandeling nodig)
Werkmodus	Constante temperatuur: 25 ℃ na behandeling kan worden ingesteld (optioneel)
Werkspanning	Constante luchtvochtigheid: 70%RV, de vochtigheid na behandeling kan worden ingesteld (optioneel)
Werkomgeving	Vaste continue werking, meting van het pomptype (positieve druk, negatieve druk, vacuümomgeving kan zijn)
Bemonsteringsafstand	220VAC, 50Hz
Weergavemodus	Werktemperatuur -40 ℃ ~ +70 ℃ (typische waarde), relatieve vochtigheid≤99%RV, druk: 0,1 MPa +/- 20%,
Signaaluitgang	Bemonsteringstemperatuur: -40 ℃ ~ +70 ℃ (standaard)
Alarmmodus	De standaard is 10 meter, de bemonsteringsafstand van de optionele krachtige vacuümpomp is groter dan 70 meter, als de druk van het gemeten gas relatief groot is, is de bemonsteringsafstand overeenkomstig groter
Beschermingsniveau	1,7 inch HD -kleurendisplay ter plaatse,
Elektrische interface	①Three (vier) draadsysteem 4 ~ 20 mA, kan worden aangesloten op verschillende alarmcontrollers, PLC, DC's en andere besturingssystemen;
Buitenkastmateriaal	2 Bus RS485 (RTU), standaard Modbus -protocol;
Externe dimensies	③2 sets relais hoog en lage alarmschakelaar uitgang (standaard 1 set, optioneel toevoegen 1 set), passief contact (droge knoop)
Standaardaccessoires	Optioneel: 0 ~ 20MA, 1 ~ 5V, 0 ~ 5V, 0 ~ 10V, draadloze transmissie, netwerktransmissie, sms -alarm
Fabrikant kwalificatiecertificaat	De standaarduitgang is 1. Twee passief contact (droge knooppunt) -uitgangen zijn optioneel. Alarmpunten kunnen worden ingesteld. On-site hoorbaar en visueel alarm (optioneel)
