UV-ozondetector

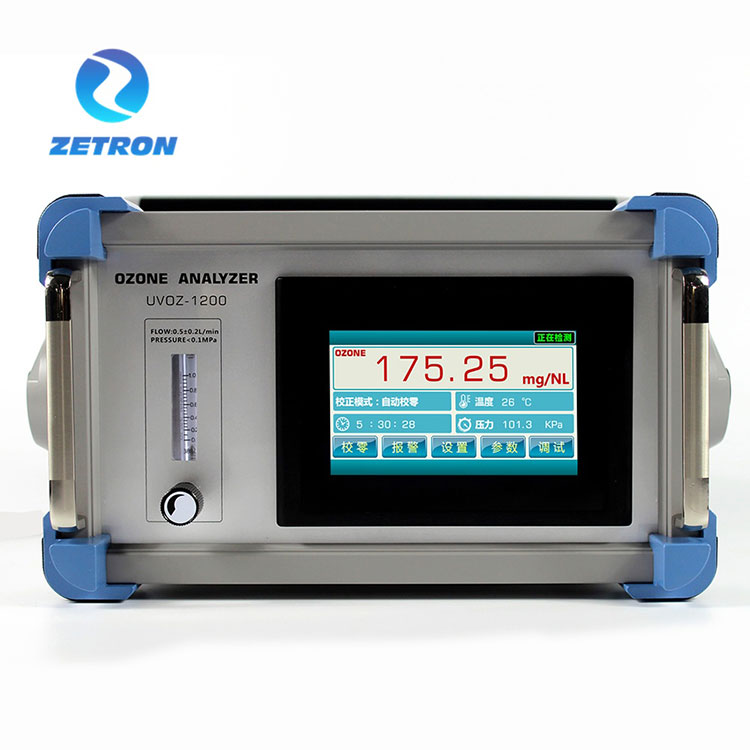

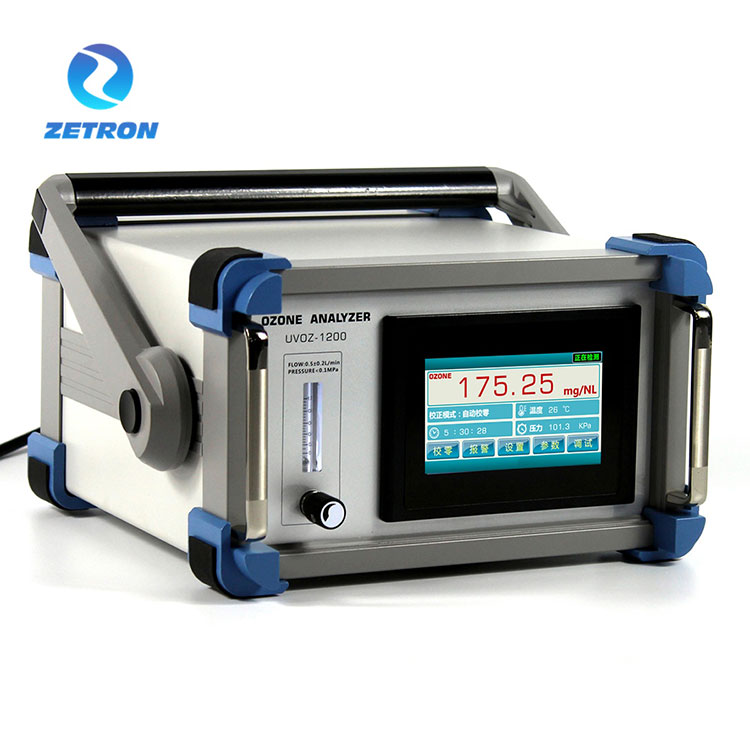

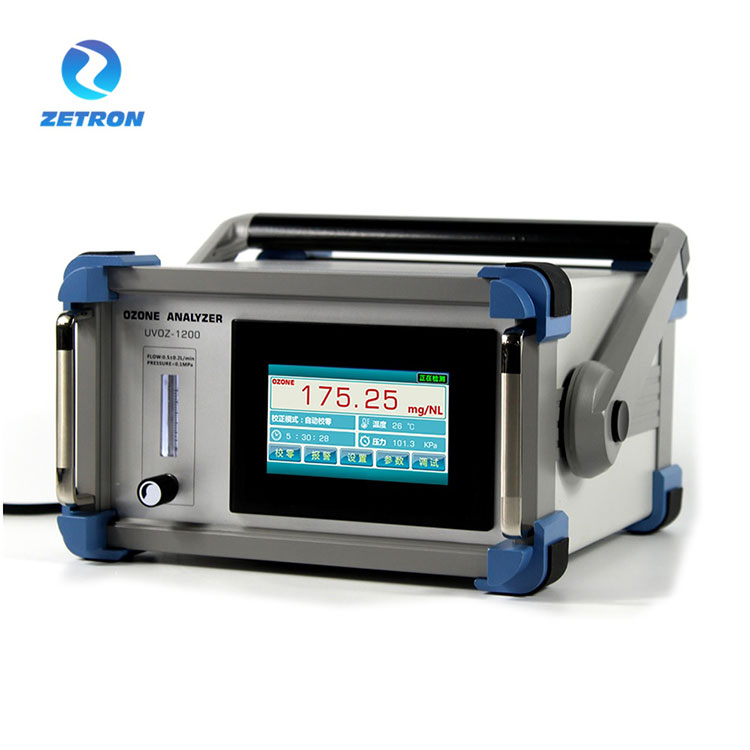

PTM600OZ UV-ozondetector

Algemene beschrijving

UV-ozondetector is een microprocessorgebaseerde fotometer met dubbele straal (UV 254 nm) voor het meten van het ozongehalte in lucht of zuurstof.

Om het ozongehalte in het meetgas te evalueren, meet de UVOZONE DETECTOR de UV-straling in het meetkanaal, de UV-straling in het referentiekanaal, de temperatuur en de druk in de cuvet.

De ozonanalysator heeft een bedieningsinterface met aanraakscherm, die de realtime ozonconcentratie weergeeft. En het aanraakscherm is ook voorzien van een weergave van druk- en temperatuurcompensatie. Voor het hoge concentratiebereik (g/Nm3) heeft het de functie van stroominvoer, die de uitvoer van de ozongenerator in realtime kan weergeven. De kerncomponent maakt gebruik van een UV-lichtsysteem met een lange levensduur en kwarts met hoge lichttransmissie om te voorkomen dat nulafwijking de detectienauwkeurigheid beïnvloedt. Het is niet nodig om de ozontoevoer af te sluiten bij het op nul zetten, om ervoor te zorgen dat de apparatuur 24 uur onafgebroken kan werken.

De ozonconcentratie wordt weergegeven in procent gewicht ozon (%wt/wt), gram ozon per normale kubieke meter monstergas (g/Nm3) of ppmv (AQ: g/m3 of ppm) op het alfanumerieke display. De concentratie-eenheid kan tijdens bedrijf worden gewijzigd.

Bijkomende aanpasbare parameters zijn onder andere:

Eenheid van drukweergave (kPa)

Alarmparameters (hoge/lage drempel)

Aard van het draaggas: lucht of zuurstof (incl. PSA)

RS-485-interfaceparameters

4-20MA signaaluitgang

Installatie en stroomaansluiting

Voor de meetgasaansluiting moeten PTFE-slangen van 6 x 4 mm worden gebruikt (deze leveren wij op aanvraag). Het meetgas moet via het meetgasfilter ("IN") worden aangesloten. Het tijdsverloop van de concentratiemeting is afhankelijk van

a) de stroomsnelheid van het monstergas,

b) de lengte van de slang naar de analysator,

c) de dwarsdoorsnede van de slang (wij adviseren een slang van 6x4 mm, niet meer!),

d) de vertraging van de analysator zelf. Bij het aanbevolen debiet van 0,2 tot 1 l/min bedraagt ​​de tijdsvertraging 2 tot 0,4 s bij een slanglengte van 6 x 4 mm van 2 m.

De volgende tekeningen tonen mogelijke configuraties:

Bemonsteringsmethode: positieve drukbemonstering;

Display-interface: 4,3-inch touchscreen-bedieningsinterface;

Inhoudsinterface: ozonconcentratie, temperatuur, druk;

Hulpfuncties: temperatuurcompensatie, drukcompensatie;

Weergave-eenheid: g/Nm3, mg/NL optioneel;

Schermresolutie: 0,01 g/Nm3;

Gasstroomsnelheid: 0,5 l ± 0,2 l/min;

Ingangsdruk: <0,1 MPa;

Concentratiefout: maximaal 0,5% FS;

Lineaire fout: maximaal 0,5% FS;

Nulafwijking:<± 0,3%. FS;

Reactietijd: ≤ 1 seconde;

Omgevingstemperatuur: -30 ~ 80 ℃;

Pijpleidinginterfacemethode: snel aandraaien (roestvrij staal);

Bypass-bemonsteringsdiameter: Φ 6 (6 mm * 4 mm);

Communicatiemethode: RS-485;

Uitgangsmodus: 4-20mA (actief);

Voeding: 24 V DC;

Afmeting: 120 mm (hoogte) × 160 mm (breedte) × 60 mm diep;

Opmerking: 1mg/L=1g/m3=467PPM;

Gratis garantie: 24 maanden (voor de host);

Standaardconfiguratie: anticorrosieve debietmeter, ozonuitlaatvernietiger, ozoninlaatfilter (stof).

Producteigenschappen:

Meetkenmerken: gepatenteerde technologie met automatische nulpuntsaanpassingsfunctie, dual-path ultraviolet-absorptieprincipe, buitenlandse ultraviolette LED-lichtbron met lange levensduur, continue werking, waardoor de stabiliteit van de detectieconcentratie wordt gegarandeerd.

Testmethode: Dual Path UV-absorptiemethode, lichtbronsysteem met lange levensduur, hoge meetnauwkeurigheid.

Meetprincipe: Volgens de wet van Lambert Beer worden nauwkeurige metingen uitgevoerd via het principe van fotometrische absorptie.

Lichtbronsysteem: Buitenlands long-life ultraviolet lichtbronsysteem (ultraviolette LED-lichtbron met lens), met een gratis garantie van 2 jaar.

Gebruik: het wordt aanbevolen om het binnenshuis te installeren en te gebruiken, uitgerust met waterdichte luchtvaartstekkers.

Lichtpoolsysteem: Afzonderlijke lichtpooltechnologie, lekvrij, hoge drukweerstand en weerstand tegen hoge stroombemonsteringsgasimpact.

Intelligente compensatie: ingebouwde temperatuur- en drukcompensatie en weergave, met automaat

De structuur

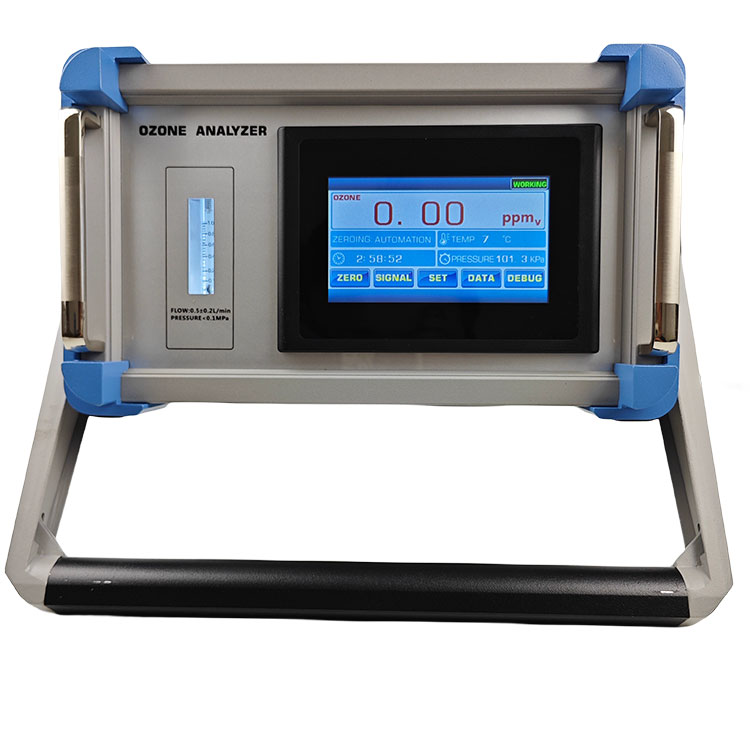

Weergavepaneel en weergavescherm

Ingangsvermogen, signaaluitgang, ozoninlaat, ozonuitlaat

Opgenomen vermogen:

Signaalterminaluitgang:

De verbinding en het proces

UV OZONDETECTOR, aansluitschema voor bemonstering met parallelle aftakking

(Opmerking: het wordt aanbevolen om dit verbindingsproces te gebruiken, afzonderlijke monsters te nemen en de atmosfeer af te zuigen nadat ze door het apparaat voor vernietiging van de ozonuitlaat zijn gegaan.)

UV OZONDETECTOR, aansluitschema voor seriebemonstering

(Opmerking: Wanneer u dit verbindingsproces gebruikt, is het belangrijk om er rekening mee te houden dat de druk in de uitlaatleiding van de ozongenerator stabiel moet zijn. De ingebouwde druktransmittercompensatie zorgt ervoor dat de gedetecteerde ozonconcentratiewaarde binnen een bepaald bereik fluctueert.)

Model: UV OZONDETECTOR

Meetbereik: 0-300 g/Nm3

Optioneel bereik: 0-300 g/Nm3, 0-100 g/Nm3, 0-50 g/Nm3;

Levensduur lichtbron: ongeveer 30.000-50.000 uur;
