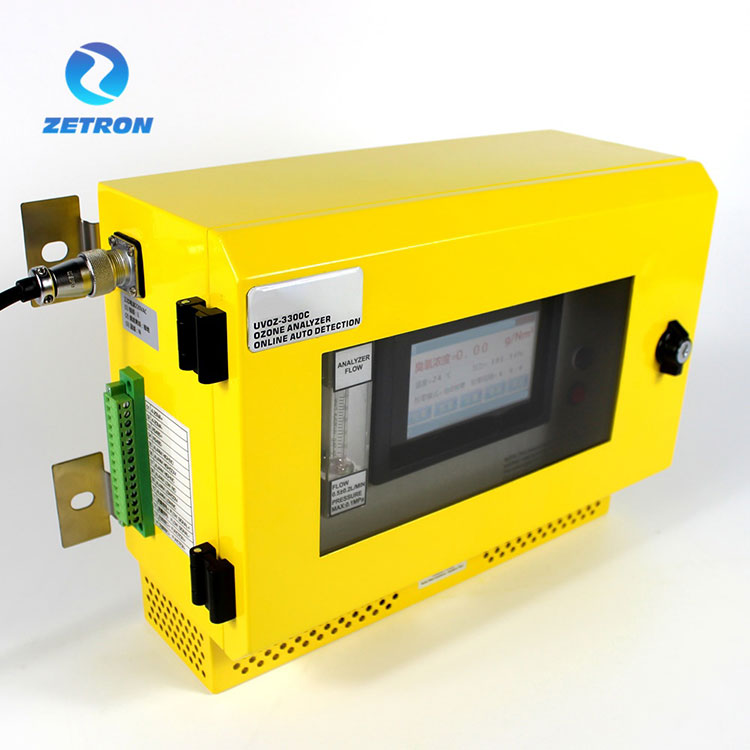

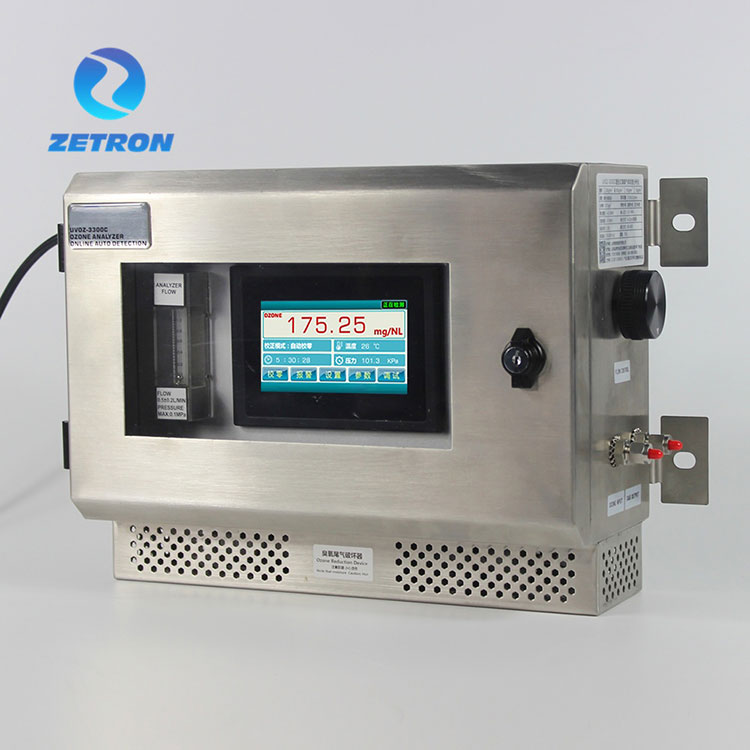

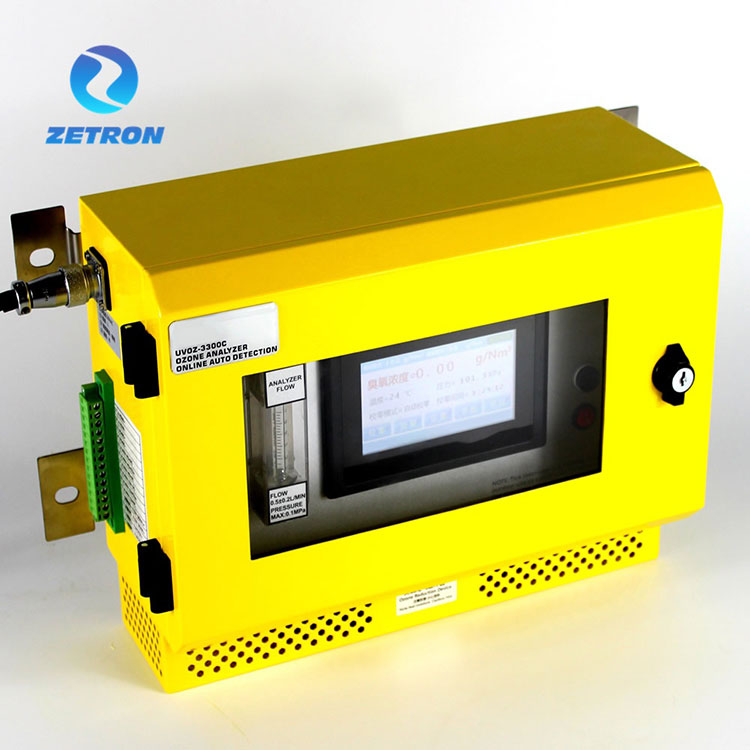

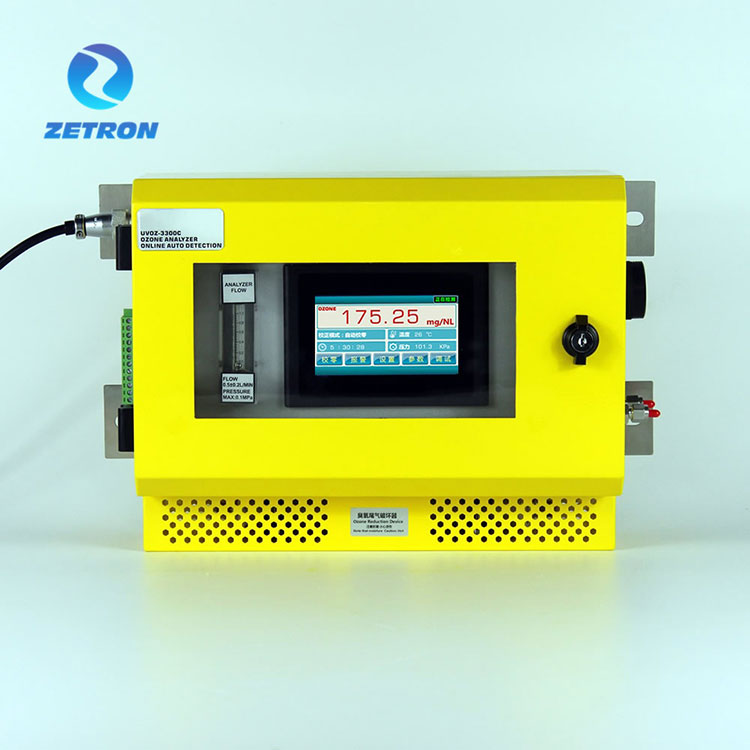

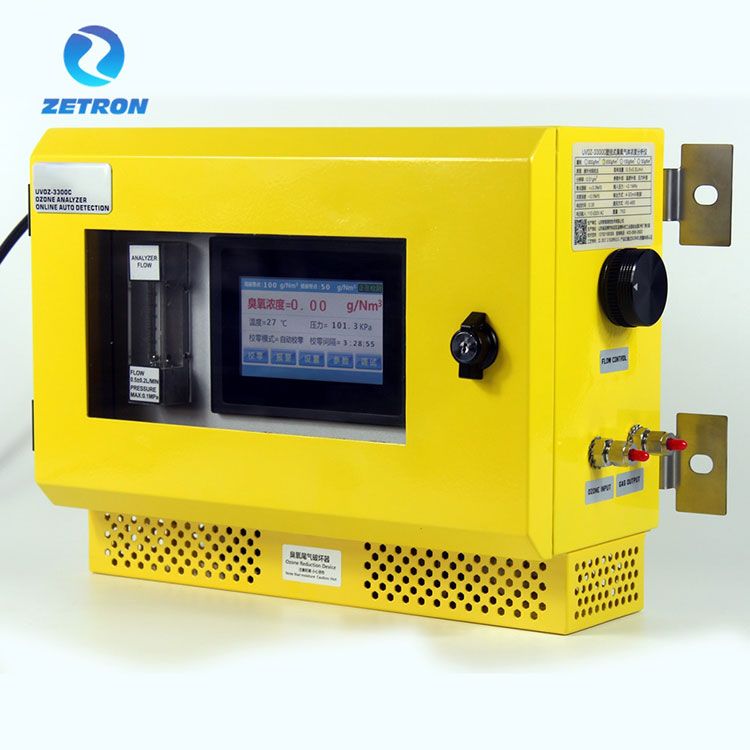

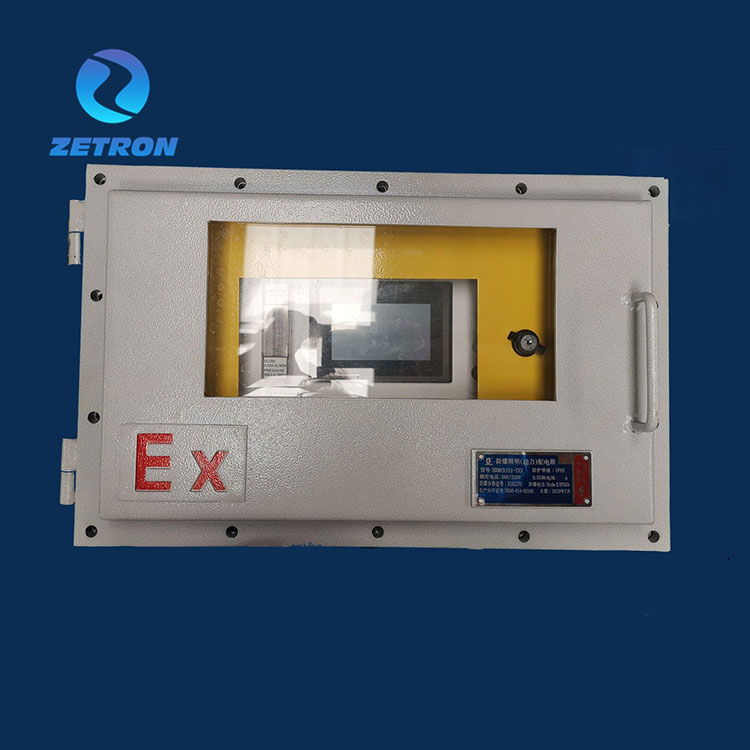

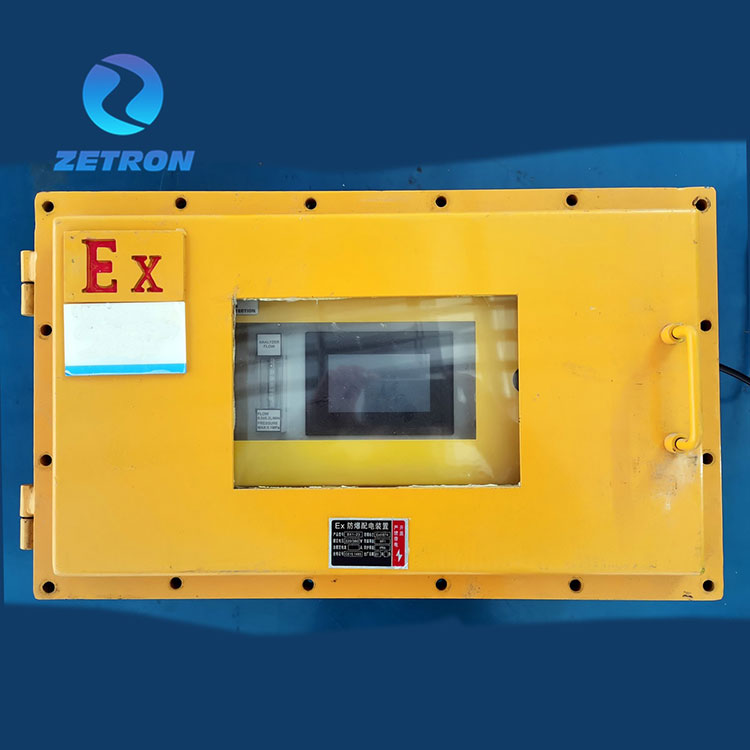

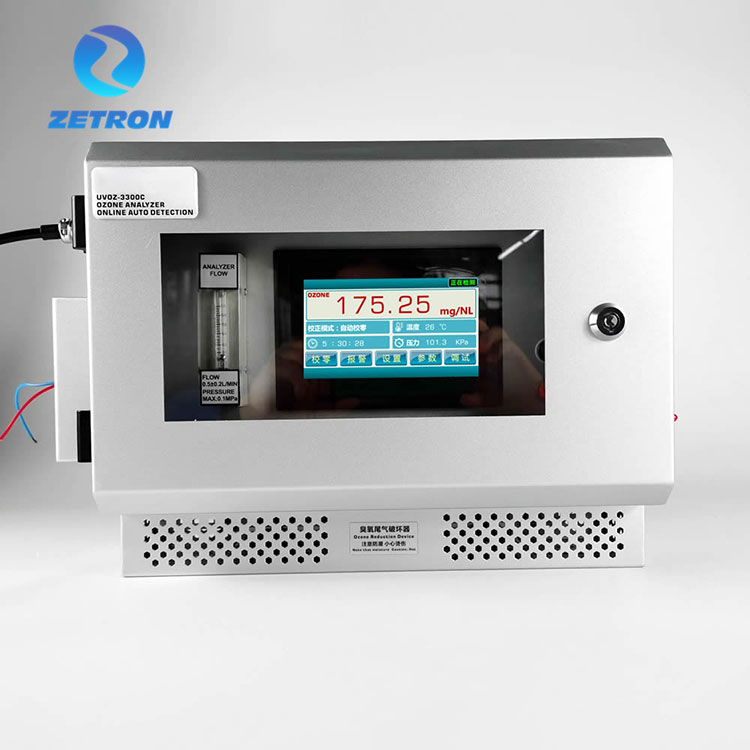

Aan de muur gemonteerde ozonanalyser

MIC500-OZ Aan de muur gemonteerde ozonanalyser

Gebaseerd op de wet van Lambert Bill, de analysator door het meten van de verandering van de intensiteit van het lichtsignaal voor en na de UV-absorptie om de huidige ozonconcentratie te berekenen. De apparatuur maakt gebruik van het geavanceerde dubbele UV-lichtbronsysteem met het intelligente managementsysteem van de lampbuis en gescheiden fotoceltechnologie waardoor de analysator de kenmerken heeft van geen lekkage, anti-hoge druk, anti-bemonsteringsgasimpact.

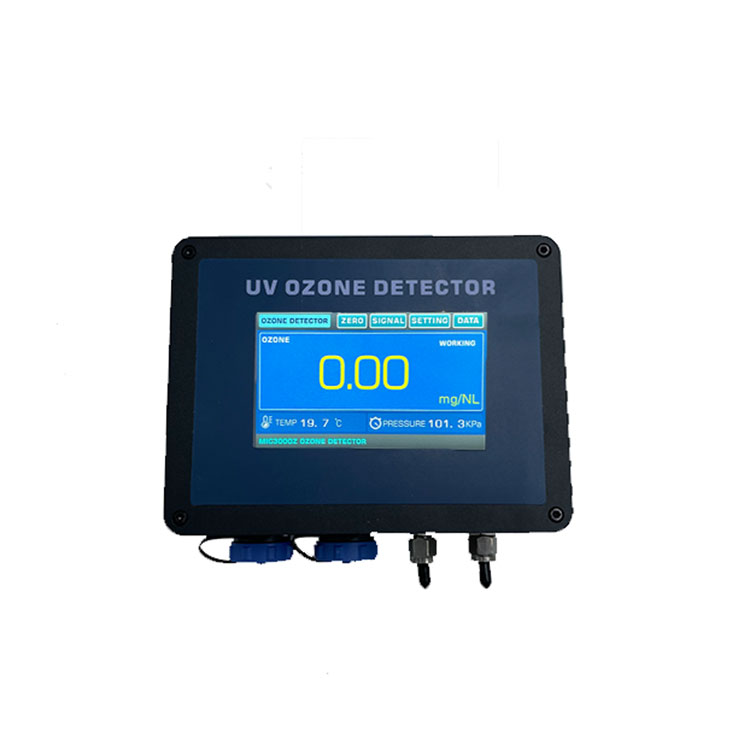

De aan de muur gemonteerde ozonanalyzer heeft een bedieningsinterface met aanraakscherm, die de realtime ozonconcentratie weergeeft. En het aanraakscherm is ook voorzien van een weergave van druk- en temperatuurcompensatie. Voor het hoge concentratiebereik (g/Nm3) heeft het de functie van stroominvoer, die de uitvoer van de ozongenerator in realtime kan weergeven. De kerncomponent maakt gebruik van een UV-lichtsysteem met een lange levensduur en kwarts met hoge lichttransmissie om te voorkomen dat nulafwijking de detectienauwkeurigheid beïnvloedt. Het is niet nodig om de ozontoevoer af te sluiten bij het op nul zetten, om ervoor te zorgen dat de apparatuur 24 uur onafgebroken kan werken.

De ozonconcentratie wordt op het alfanumerieke display weergegeven in gewichtspercentage ozon (%w/wt), gram ozon per normale kubieke meter monstergas (g/Nm3). De concentratie-eenheid kan tijdens bedrijf worden gewijzigd.

Bijkomende aanpasbare parameters zijn onder andere:

Eenheid van drukweergave (kPa)

Alarmparameters (hoge/lage drempel)

Aard van het draaggas: lucht of zuurstof (incl. PSA)

RS-485-interfaceparameters

4-20MA signaaluitgang

Optioneel bereik en werkmodus

 Technische kenmerken

De structuur

VERMOGENSINVOER:

ALARM SINGALE UITGANG

SINGALE UITGANG

De verbinding en het proces

ozonanalysator actief drukbemonsteringsprocesschema

Bedieningsinstructie

【1】. Gebruiksconditie

Deze analysator wordt gebruikt voor installatie en bediening binnenshuis. Het wordt aanbevolen om 5 minuten voor te verwarmen en vervolgens één keer op nul te zetten. Het kan 24 uur online worden gebruikt. Let bij gebruik op de veiligheid van stroom en het milieu. Het is uitgerust met een UV-LED-lichtbronbewakingssysteem en het systeem wordt aangepast aan de helderheid van de lichtbron. Als er geen afwijking is zonder ozon, kunt u handmatig op nul zetten om te reinigen. Af en toe treedt er een nulafwijking op, die kan worden genegeerd.

【2】 De waarschuwingen

①Deze ozonanalysator wordt gebruikt voor binnen en de omgeving moet geventileerd en droog worden gehouden, geen andere corrosieve gassen. Met name als er ammoniak, waterstofchloride, waterstofsulfide en andere gassen in de omgeving aanwezig zijn, moeten deze tijdig tegen corrosie worden beschermd. Elk probleem dat door deze aandoening wordt veroorzaakt, valt niet onder de gratis garantie.

②Schoon en droog ozongas moet worden gegarandeerd. Indien nodig de concentratie van ozongas detecteren op vochtige plaatsen of met olie, stof, filters (rookgasfilters) en ontvochtigers (elektronische condensors) moeten bij de inlaat van het instrument worden geïnstalleerd. Anders valt elk probleem dat door deze aandoening wordt veroorzaakt niet binnen de gratis garantie.

③Het is ten strengste verboden om de uitlaat van de uitlaatgasvernietiger aan te sluiten op de hoofdleiding en het uitlaatgas moet worden geleegd of vernietigd.

④Als het instrument langere tijd niet wordt gebruikt, is het noodzakelijk om de verwarming regelmatig te elektrificeren en het instrument op te bergen tegen vocht

⑤ De uitlaatgasvernietiger in werkende staat zal enthousiast zijn. Het is ten strengste verboden om direct met de hand aan te raken. Let erop dat de uitlaatgasvernietiger ongeldig is als deze langdurig in vochtisolatie zit. Als u een overstroming van ozongas bij de uitlaat constateert, neem dan contact op met de fabrikant om deze te vervangen.

⑥De inlaataansluitleiding moet van PTFE-materiaal zijn.

⑦Het luchtfilter van de fabrikant kan alleen stofdeeltjes filteren. Als de gebruiker ozongas moet detecteren met oliemist, watermist en andere media, neem dan tijdig contact op met de fabrikant om het voorbehandelingsapparaat aan te passen.

C. Bedieningsinterface

(hoge concentratie 0-300g/Nm3 0-200g/Nm3 0-100g/Nm3 0-50g/Nm3)

hoofdinterface-normale weergavefunctie

"Werken", "kalibratie" en "fout" worden weergegeven in de rechter benedenhoek van de hoofdscherminterface.

●WORKING: teststatus uitvoeren

●ZEROING: het instrument is bezig met nulkalibratie

●FOUT: storing ozonanalysator. Neem tijdig contact op met de fabrikant.

●LADEN: Nadat het instrument is ingeschakeld, geeft de hete machine de laadstatus weer

Nulstelmenu

Gebruikers kunnen afhankelijk van de situatie kiezen tussen de modi "handmatige nulkalibratie" en "automatische nulkalibratie".

De automatische nulkalibratie-intervaltijd kan door gebruikers worden ingesteld op basis van hun behoeften.

Wanneer wordt gedetecteerd dat de ozonconcentratiewaarde ≥100 g/Nm3 bedraagt, adviseert de fabrikant een automatische nulkalibratietijd van 24-96 uur.

Bij het detecteren van ozonconcentratiewaarden≤100g/Nm3 adviseert de fabrikant een automatische nulkalibratietijd van 8-12 uur.

Wanneer de knop "Manual Zero Calibration Once" wordt geactiveerd, wordt een nulkalibratie uitgevoerd op de ozongasconcentratieanalysator.

Signaalmenu

Gebruikers kunnen afhankelijk van hun situatie "hoge alarmpunten" en "lage alarmpunten" instellen. Het instrument met twee sets relaissignaaluitgangen, gebruikers kunnen twee sets NO-, COM-, NC-relaissignalen aansluiten.

Wanneer u relaissignalen gebruikt, moet u er rekening mee houden dat relaissignalen gelijkstroomingangsvermogen moeten hebben met een maximum van 24 V. Probeer directe toegang tot relaissignalen bij 220 VAC te vermijden.

Instelmenu

A. Gebruikers kunnen "temperatuurcompensatie" instellen om waarden naar "open" en "gesloten" locaties te brengen met berekeningen van de ozonconcentratie.

B. Gebruikers kunnen "drukcompensatie" instellen om waarden naar "open" en "gesloten" locaties te brengen met berekeningen van de ozonconcentratie. Deze instrumentdruktransmitter ondersteunt pompbemonstering en actieve drukcompensatie.

C. Gebruikers kunnen de eenheid zoals hieronder kiezen, afhankelijk van de situatie:

Aanvullende uitleg:

De eenheden g/Nm3 en g/m3 NTP betekenen de ozonconcentratie bij de standaardtemperatuur (waarschijnlijk 20℃) en de standaarddruk (101,325 KPa).g/m3 NTP

(NTP- normale temperatuur en druk, STP- standaard temperatuur en druk)

g/Nm3 is een uitdrukking van internationale expressie. Het display volgt de internationale praktijk en gebruikt de uitdrukkingswijze voor de g/Nm3-concentratie.

DATA-menu

Bekijk het hoofdscherm van het parametermenu.

De gegevenswaarden in het parametermenu zijn dezelfde als de parameterindicatoren die door het technische personeel van de fabrikant worden gebruikt om de prestaties van de ozonanalysator te evalueren. Op deze parameterpagina worden de verschillende parameters van de dual-path ultraviolet-absorptie-ozonanalysator weergegeven, die worden gebruikt om te bepalen of de ozonanalysator zich in de normale detectie- en weergavestatus bevindt.

●UVLED-R: de reactie is de UV-lichtbron bij afwezigheid van gaslichtintensiteitsparameters.

●UVLED-M: de lichtintensiteitsparameter van de UV-lichtbron na passage door de detectiekamer (lichtcel).

●DATA-ZERO en DATA-ABSR zijn een parametergegevenswaarde verkregen door een ozonanalysator volgens Bill Lambert Law en het programma-algoritme.

Systeemstatus: "NORMAAL" en "ERROR" kunnen beoordelen of de ozonanalysator normaal kan werken volgens de berekening van instrumentparameters.

●De LED-S-waarde is de mogelijkheid van de gebruiker om de sensorgegevens van de ozongasconcentratie opnieuw te kalibreren op basis van veranderingen in de huidige concentratie.

De referentieverhouding weerspiegelt de intensiteit van de huidige ultraviolette LED-lichtbron wanneer deze niet is blootgesteld aan gas.

De referentiewaarde weerspiegelt de parameter van de verlichtingsintensiteit van de ultraviolette LED-lichtbron zonder door gas te gaan tijdens nulkalibratie.

Automatische aanpassingsfunctie: De achtergrond van het instrument registreert de helderheid (referentiewaarde) van de ultraviolette LED tijdens nulkalibratie. Wanneer de helderheid van de ultraviolette LED afwijkt, corrigeert het systeem automatisch de helderheid van de ultraviolette LED, zodat het nulpunt van de ozongasconcentratiesensor automatisch binnen een bepaald bereik wordt aangepast, waardoor nulpuntafwijking effectief wordt vermeden.

Debug-menu

Het foutopsporingsmodusmenu bevat de basisinstellingen en voor het aanpassen van parameters. Gebruikers proberen niet het wachtwoordmenu te openen. Wanneer de wachtwoordfout een bepaalde tijd bereikt, wordt het instrument automatisch vergrendeld met een blauw scherm.

Deze achtergrondinterface en instellingen kunnen de parameters van de ozonanalysator wijzigen en wijzigen, zoals "concentratiecoëfficiënt", "UV-lamphelderheid", "4-20mA-waarde", "temperatuur", "druk", "parameters van de foto-elektrische ontvanger", "correctiewaarde", "terug naar nulwaarde".

【4】Communicatie-instructies

●4-20MA enkele uitgang

De 4-20MA-signaaluitgang is een actieve uitgang. Gebruikers hebben rechtstreeks toegang tot apparatuur voor gegevensverzameling, zoals een computer met één chip of PLC. Laad nooit spanning op de 4-20MA-signaalpoort.

●RS-485-communicatie (selectiefunctie)

OPMERKING: Adresinstelling op het touchscreen-display!

●RS-485-communicatie (selectiefunctie)

Communicatiemodus: Modbus-RTU (RS-485);

Communicatieparameters: 9600, 8, N, 1;

Gegevensformaat: hexadecimaal ontvangen, hexadecimaal verzenden

Registerwaarde lezen:

Gegevens retourneren

Schrijf register:

Retourwaarde:

7. Het onderhoud

Bij normaal gebruik is de werkelijke levensduur afhankelijk van de omgeving ter plaatse. Het wordt aanbevolen om de analysator eens in de 18 maanden te kalibreren via de retourfabriek (kalibratie is gratis, de gebruiker draagt ​​de retour- en transportkosten). In zware omstandigheden wordt aanbevolen om de sensor elke 12 maanden te kalibreren om de geldigheid van de testgegevens te garanderen. Onderhoudsitems als volgt:

(1) Of er lekkage is in het inlaatsysteem; of de gasaansluitleiding versleten is; of de connector is vastgemaakt.

(2) Er is geen sprake van losraken of breken van de voedingskabel en het stopcontact.

(3) Of er lekkage is in de analysator, of het ozongas kan ruiken.

(4) Ander abnormaal probleem.

Als een van de bovenstaande problemen zich voordoet, informeer dan zo snel mogelijk de fabrikant.

8. De waarschuwingen

A. Het is ten strengste verboden om de apparatuur te demonteren en te monteren. De labels moeten tijdens gebruik intact blijven, anders is er geen garantie.

B. Het onderhoud moet door een professionele persoon worden uitgevoerd.

C. Demonteer niet willekeurig en vermijd onnodige schade bij het openen van de apparatuur.

D. Houd de apparatuur schoon, raak het scherm niet aan met harde voorwerpen om krassen op het scherm te voorkomen.

E. Schakel de stroomtoevoer uit en voorkom vocht wanneer de apparatuur dichtbij is.

F. Schakel in geval van een abnormale situatie onmiddellijk de stroomtoevoer uit en sluit de gasbron af. Neem tijdig contact op met de fabrikant.

9. De opslag

Het instrument moet worden opgeslagen in een goed geventileerde, droge en niet-corrosieve omgeving met een omgevingstemperatuur van -10℃~~40℃, en een relatieve vochtigheid van niet meer dan 80%. Het bemonsteringsgas met een relatieve vochtigheid van niet meer dan 80% en de gastemperatuur moeten －50℃～＋80℃ zijn.

10. Geldigheidsduur

De levensduur van het product is afhankelijk van de mate van veroudering van het elektronische apparaat. Na vervanging van het verouderde elektronische apparaat kan het product normaal worden gebruikt.

Testbereik:	□0-300g/Nm3	□0-200g/Nm3	□0-100g/Nm3
	□0-50g/Nm3	□0-1000 ppm
Schermresolutie:	□0,01g/m   opmerking: 1mg/L=1g/m3=467ppm
Weergave-eenheid:	□g/Nm3  □mg/NL   □%WT
Bemonsteringsmethode:	□actieve drukbemonstering  □pompbemonstering
Inhoudsinterface:	□ozonconcentratie   □temperatuurcompensatie
	□drukcompensatie
Lichtbron Leven:	Ongeveer 30.000-50.000 uur
Weergave-interface:	Bedieningsinterface met 4,3 inch touchscreen
Hulpfunctie:	temperatuur- en drukcompensatie
Bemonsteringsstroom:	0,5L±0,2L/min
Ingangsdruk:	<0,1 MPa
Concentratiefout :	< 0,3%FS
Lijnafwijking :	< 0,2%FS
Nul driften:	<±0,3%.FS
Reactietijd:	het signaal is 0,03S, wat aangeeft dat het 0,3 S is.
Omgevingstemperatuur:	-20~50℃;
Bemonsteringskaliber van serieverbinding:	Bypass-bemonstering Φ6 (6 * 4 mm snel draaiende interface) Bypass-bemonstering Φ8 (8 * 6 mm snel draaiende interface)
Communicatiemodus:	RS-485
Uitgangsmodus:	4-20 mA
relais signaal:	Hoog alarm, Laag alarm
Voeding:	Wisselstroom 110-220V;

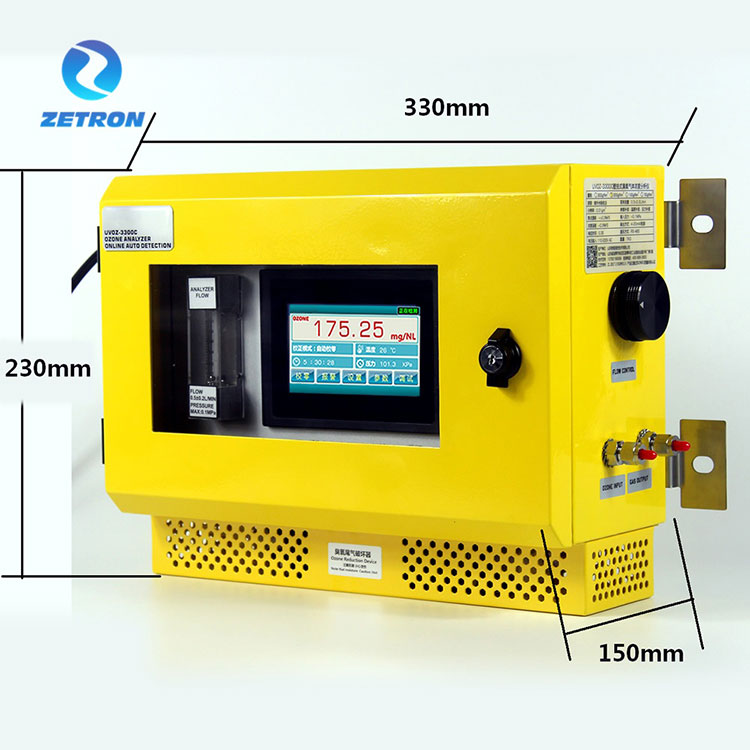

Dimensie:	230 mm (hoogte) × 330 mm (breedte) × 150 mm (diepte)
Standaard configuratie:	□Antiseptische debietmeter     □filter   □Ozonstaartgasvernietiger □ bemonsteringspomp
